先说结论：304耐锈，不等于任何条件下都不会出现锈点
304不锈钢能抵抗许多日常环境中的腐蚀，关键在于表面有一层很薄、能够在有氧条件下修复的富铬钝化膜。但这层膜并不是无条件有效：表面被碳钢铁屑污染，长期沾有盐分或含氯清洁剂，焊接热影响色没有处理，或者缝隙里长期积水，都可能让局部先出现锈斑或点蚀。
worldstainless对不锈钢耐蚀机理的说明指出，不锈钢的钝化层可以在有氧条件下自行修复，但氯化物会引发局部腐蚀，焊接和热处理也可能使局部耐蚀性下降。因此，“304为什么生锈”不能只回答成“材料不合格”，也不能把所有锈点都解释成“正常现象”。买方需要的是能落到位置、原因和处理动作上的判断。
| 现场现象 | 优先排查什么 | 不能直接得出的结论 | 建议动作 |
|---|---|---|---|
| 板面零散橙色浮锈，擦除后表面平整 | 碳钢粉尘、吊具、货架或工具带来的游离铁 | 不能据此认定是假304 | 保留照片，使用适合不锈钢的方式清洁，再观察是否复发 |
| 锈点沿焊缝或热影响色分布 | 焊后清理、保护气、飞溅、结构缝隙 | 不能仅凭焊缝锈点否定母材牌号 | 检查焊接与焊后处理记录，评估是否需要专业酸洗钝化 |
| 靠近海风、盐水或清洗液位置出现小凹坑 | 氯化物残留、沉积物、温度与湿干循环 | 不能只清洁表面后继续忽略 | 清除沉积物，评估点蚀深度，并重新核对牌号与工况 |
| 螺栓搭接、密封条下或排水死角反复生锈 | 缝隙腐蚀、缺氧积水、清洁不到位 | 不一定是整块板的普遍问题 | 改善排水和结构，消除积水，复查接触材料 |
| 整批在相似环境下快速、广泛腐蚀 | 牌号、表面状态、介质条件或混料风险 | 仍需证据才能判定责任 | 隔离材料，核对炉批与标识，安排有代表性的检测 |
先分清：表面浮锈和基材点蚀不是一回事
表面看见橙色锈迹，可能是附着在不锈钢上的普通铁颗粒先氧化。例如同一车间内进行碳钢打磨，火花和粉尘落到不锈钢板上；叉车货叉、碳钢吊钩、普通钢丝刷或未隔离的货架与板面接触，也可能带来游离铁。此时锈色很明显，但清洁后下面的不锈钢基材未必有明显凹坑。
真正的局部点蚀则不同。清掉锈迹后，表面可能留下针孔、麻点或更深的坑，说明钝化膜在该处已经被破坏，腐蚀向基材内部发展。点蚀深度、密度、发生位置和承载要求决定是否还能使用，不能仅凭“看起来擦干净了”继续交付或装机。
worldstainless的不锈钢清洁与除垢指南特别提到，来自加工工具的游离铁污染会造成表面锈斑，不锈钢保持清洁才能发挥预期耐蚀性。对买方而言，这意味着验收时不只要看牌号，还要看生产、仓储和安装环节是否把不锈钢与碳钢作了有效隔离。
四类常见原因，按锈点位置反查最快

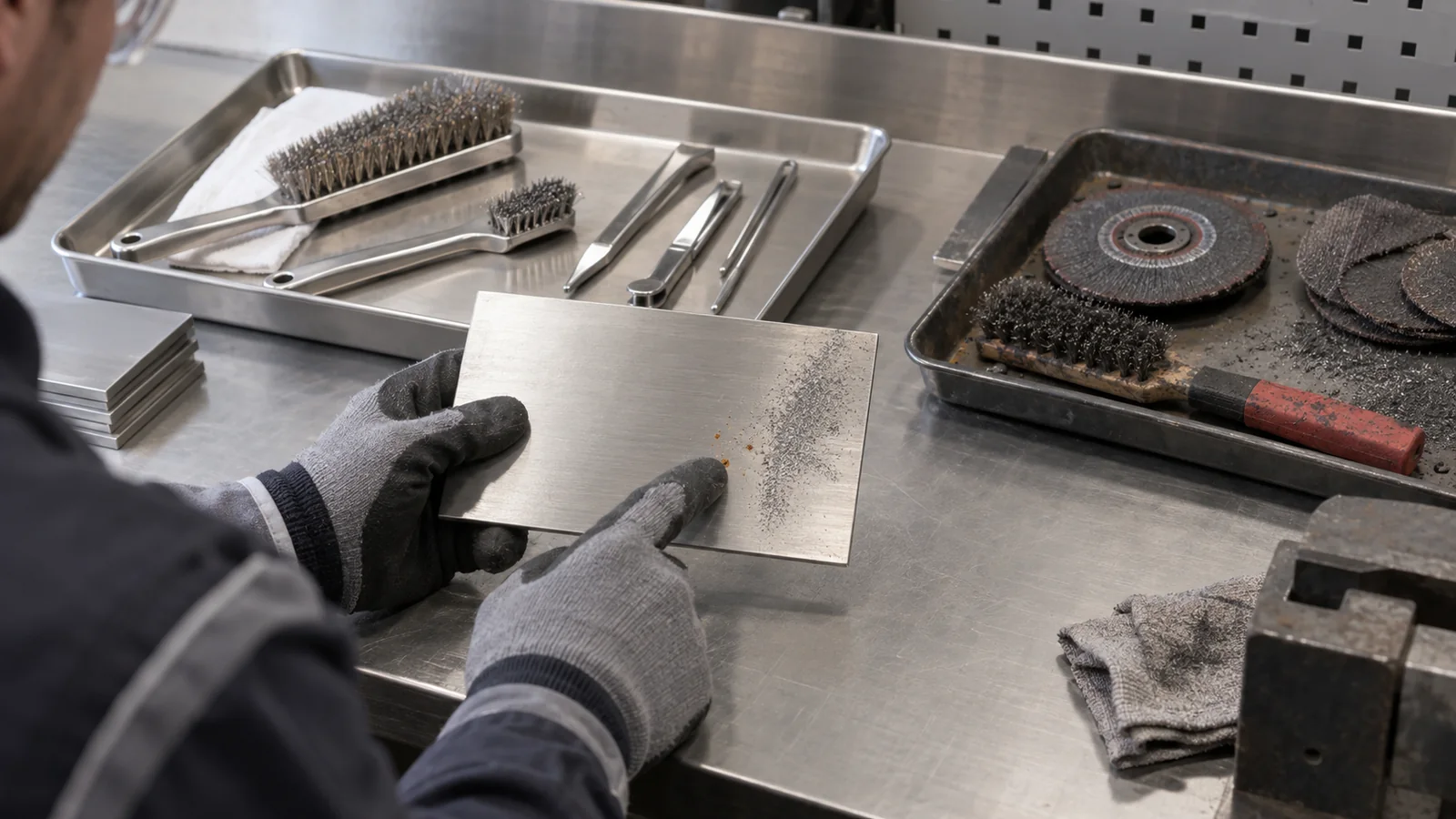

第一类是铁污染。锈点常散落在碳钢打磨区、转运接触点、板材堆放面或施工工具划过的位置。若多张板在相同接触位置出现相似锈迹，环境与工具污染的可能性很高。需要把污染源移除，否则只擦板面，下一批仍会重复出现。

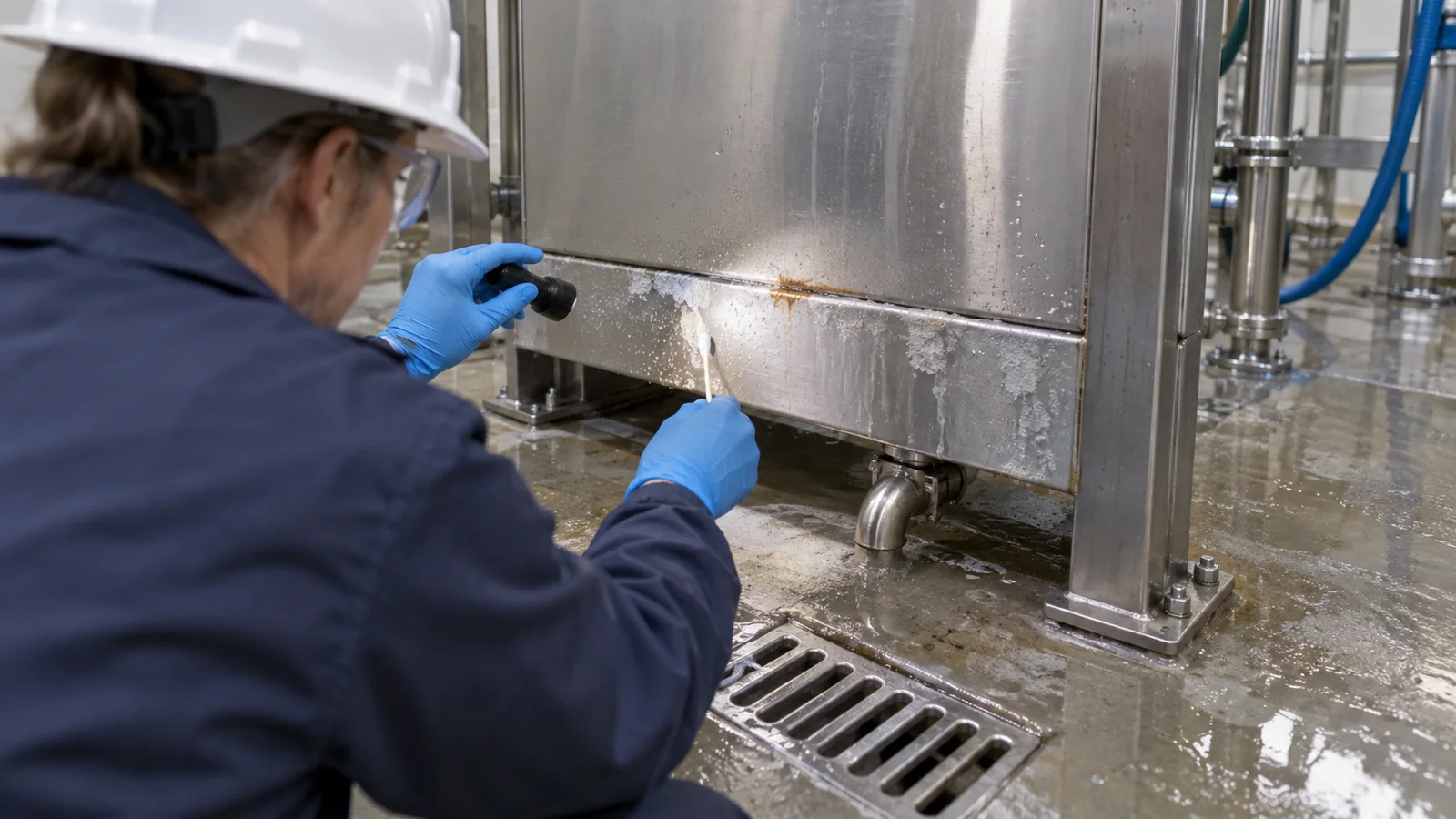

第二类是氯化物与沉积物。海盐、含氯水、漂白剂、某些清洗液以及蒸发后留下的盐分，会在局部形成更苛刻的腐蚀环境。污垢覆盖处、水平面、排水不良的边角和反复湿干的位置尤其值得检查。304是否适用，要结合浓度、温度、停留时间和清洗频率判断；若环境风险较高，可对照304和316不锈钢选材指南重新评估316L或其他材料方案。

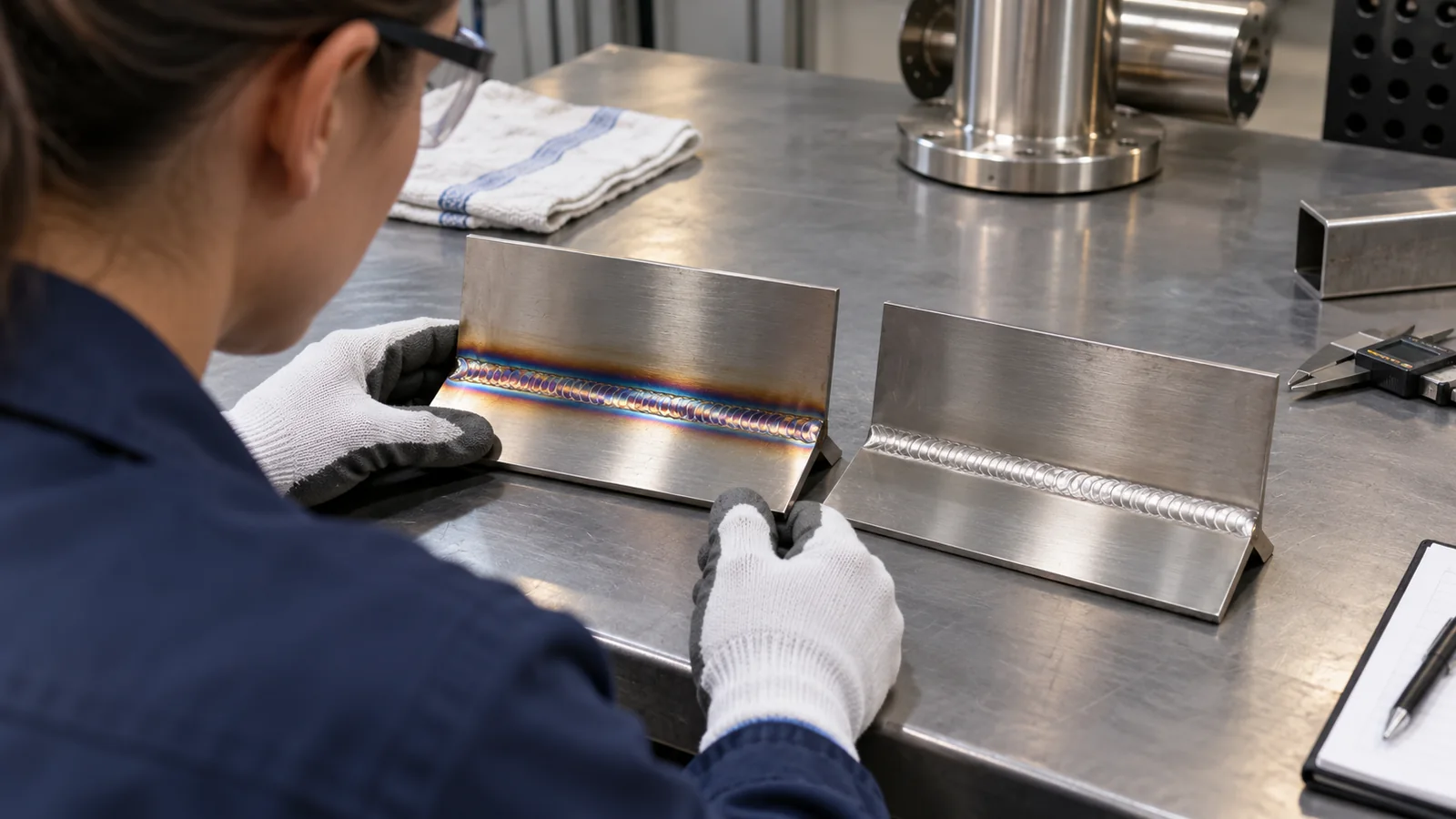

第三类是焊接与热影响。焊缝两侧的黄色、棕色、蓝色热影响色不仅是外观问题，它对应的表面区域耐蚀性可能下降。焊接飞溅、焊渣、未熔合的缝隙、背面氧化和不完整的焊后清理，也会成为腐蚀起点。worldstainless在不锈钢生产工艺说明中将酸洗和钝化用于去除热影响色、锈迹及污染物；实际项目必须由合适的工艺与专业人员完成，不能在现场随意配酸处理。
第四类是结构缝隙与长期积水。搭接缝、垫片下方、沉积物底部和排水死角里的氧供应较差，钝化膜的修复条件也更差。此类问题往往反复出现在固定位置，单纯升级牌号未必能替代排水、密封和可清洁设计。水处理设备可结合304与316L水处理选材要点核对介质、消毒方式和停机状态；食品设备则还要把清洗剂、温度和卫生死角一起考虑。
现场怎么排查，才能保留有用证据
先不要急着大面积打磨。给整板、锈点近景和周边结构分别拍照，记录发现日期、使用时长、清洗剂、介质、温度、锈点数量与分布。把炉号、包号、板面标识和材质证明一并保存；如果后续需要复验，原始位置和未处理样品会比一张清洁后的照片更有价值。
第二步看分布。沿焊缝出现，优先查焊接与焊后处理；在吊具接触处出现，优先查铁污染；在水平积水面和密封条下出现，优先查氯化物、沉积物与缝隙。再使用适合不锈钢的清洁方式去除污物和浮锈，观察下面是否平整、是否存在坑蚀，以及几天或几周后是否在同一点复发。
第三步根据风险安排验证。普通装饰件的一处浅表污染，与承压、食品接触、化工和水处理设备上的深点蚀，处理尺度不同。若怀疑混料，应核对炉批追溯，并在代表性位置做合适的牌号或成分检测；若存在深坑、穿孔或结构风险，应由材料与设备专业人员评估，不能靠网页照片远程给出继续使用结论。
清洁处理最容易踩的三个坑
不要使用盐酸或成分不明的含氯清洁剂。它们可能让原本局部的问题扩大。不要拿普通碳钢钢丝球反复刷洗，因为工具本身可能重新带入铁污染。也不要为追求“马上变亮”而随意用粗砂轮深磨，过度打磨会改变表面粗糙度和外观，使后续判断更困难。
轻微污物可以从温和、适配不锈钢且易冲洗干净的方法开始，并遵守清洁剂说明。涉及焊接热影响色、明确的游离铁污染或专业酸洗钝化时，应确定药剂、浓度、温度、接触时间、中和、冲洗、水质、人员防护和废液处理。清洁完成后还要检查残留和表面状态，而不是把“做过钝化”当作结果本身。
采购和制造阶段怎样预防复发
订单不要只写“304不锈钢”。应写清用途、介质、最高温度、是否有氯离子或消毒剂、表面状态、粗糙度或外观要求、焊接方式、焊后处理、保护膜、包装以及到货验收方法。食品与厨房设备还可以参考食品设备用304还是316L，把接触介质与清洗制度同时交给供应商判断。
制造现场要把不锈钢与碳钢的切割、打磨工具和存放区域分开，使用适合不锈钢的耗材，避免碳钢吊具直接划伤板面。结构设计尽量减少搭接死角，让液体能够排出、表面能够被清洁。到货时可配合不锈钢板表面缺陷验收方法记录原始板面，避免安装后才发现问题却无法区分运输、加工与使用环节。
毕果能供应什么，能为项目做什么
毕果供应304宽幅冷轧不锈钢板和卷与316L宽幅冷轧不锈钢板和卷，可结合1.5米、1.8米、2米宽度方案，衔接开平、分条、表面加工、覆膜与包装。选材时请把实际介质、清洗剂、温度、焊接和表面要求告诉我们，我们会按已确认的用途回复适合的牌号、规格、表面和加工组合。
询价时提供牌号、执行标准、厚度、宽度、长度或卷重、数量、表面、用途、是否焊接、包装和文件要求。对锈点争议，我们会先协助核对订单、炉批和板面标识，再根据锈点位置建议保留哪些证据、是否需要取样或第三方检测。材料供应商可以帮助缩小原因范围，但对已服役设备的安全结论，仍应由掌握工况和检测结果的责任方作出。
